Effiziente und präzise VHF-Planung.
Von der Konstruktion bis zur Montage — direkt in AutoCAD. Parametrisch, geprüft, durchgängig.
Nur für Unternehmen. Gerne zeigen wir Ihnen VENTRAPLAN persönlich in einer kurzen Vorführung.
Plan smart. Build safe. Facades.
Entwickelt aus realer VHF-Planungspraxis.
Funktionen
Was das Core-Paket kann.
Die Module des Plugins, angeordnet wie in seiner Seitenleiste.
Prüfung
- Prüft die Zeichnung automatisch, das Symbol in der Seitenleiste zeigt Fehler und Hinweise
- Findet doppelte oder fehlende Positionsnummern, baugleiche Platten mit verschiedener Pos-Nr, Platten ohne passendes Format und veraltete Werte
- Korrektur per Klick („Beheben“), betroffene Bauteile markieren und hinzoomen
- Inventar aller Ventraplan-Bauteile mit Anzahl, Pos-Nr und Maßen, durchsuchbar
- Inventar als Excel exportieren
Konsole
- Parametrische L- und U-Konsolen, Fest- und Gleitpunkt
- Material (Aluminium, Edelstahl, Stahl), Dicke, Ausladung und Höhe, auch mit eigenen Maßen
- Live-Vorschau in 2D und 3D
- Rückenlochung je Untergrund, thermisches Trennelement und Andruckplatte
- Dübel aus der Datenbank suchen und übernehmen, Lochbild festlegen und prüfen
- Befestigung am Tragprofil mit Schraube, Scheibe und Mutter
- Export: Excel-Stückliste, Fertigungszeichnung als PDF und DWG
Tragprofile

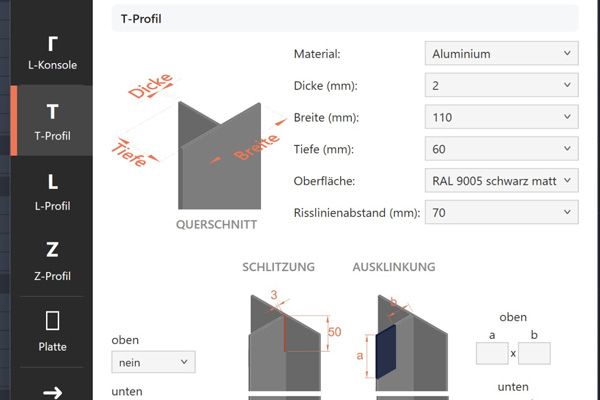

- T-, L- und Z-Profile mit Material, Dicke, Tiefe und Oberfläche
- Schlitzung und Ausklinkung oben und unten
- Zeichnen per 2 Punkte, zwischen Grenzlinien oder entlang einer Polylinie
- Querschnitt einfügen
- Positionsnummern je Wand vergeben
- Export: Excel-Stückliste, Kontroll-DWG, PDF-Datenblatt (T- und L-Profil)
Fassadenplatten
- Material, Produkt, Dicke und Farbe aus der Herstellerdatenbank, oder eigenes Material anlegen
- Werte per Pipette von einer bestehenden Platte übernehmen
- Platten als Rechteck oder aus beliebiger Kontur erstellen
- Prüfung gegen die verfügbaren Plattenformate
- Aussparungen, Stutzen und Strecken, Verlegerichtung
- Bohrungen automatisch an den Tragprofilen, mit Fest- und Gleitpunkt
- Positionsnummern, identische Platten zusammenfassen
- Export: Schnittliste, Excel je Material und Farbe, PDF-Datenblatt je Platte, CNC-DXF
Agraffen
- Gängige Agraffensysteme mit passenden Hinterschnittankern
- Agraffen auf Platten setzen, Typen (Festpunkt, Standard) zuweisen und ändern
- Agraffenträger zeichnen, mit Befestigungslöchern und Festpunkt
- Durchgehendes Einhängeprofil
- Prüfung von Randabständen, Festpunkt und Ankern, mit Korrektur
- Positionsnummern für Agraffen und Träger
- Export: Excel-Listen, Zusammenbauzeichnungen und Datenblätter als PDF und DWG, CNC-DXF
Export
- Projektdaten einmal erfassen, sie stehen in jedem Excel-Kopf
- Export je Bereich: Konsolen, Tragprofile, Platten, Agraffen
- Excel-Stücklisten, PDF-Datenblätter und Zeichnungen, DXF für die CNC
- Kontroll-DWG mit nur den exportierten Bauteilen
Dämmung
- Fassadendämmplatte (Mineralwolle) oder Perimeterdämmung (XPS/EPS)
- Ein- und zweilagig, auch keilförmig mit variabler Dicke
- Zwischen zwei Punkten oder entlang von Linien, Polylinien und Bögen
- Hindernisse aussparen
- Stutzen, verlängern und kürzen
Extras
- DWG bereinigen und beschädigte Objekte reparieren
- Layer konsolidieren, Ventraplan-Layer anlegen, Layerfarben ändern und zurücksetzen
- Textgröße der Positionsnummern ändern, Pos-Nr zurücksetzen
- Eigenschaften zwischen gleichartigen Blöcken übertragen
- Schnell-Bemaßung für Konsolen und Profile
- Gleiche Positionsnummern auswählen
Üben
- Geführte Übungen direkt in einer Übungszeichnung, mit Prüfen und Weiter
- Für Konsole, Platten, Dämmung, Extras, Prüfung und Export
- Fortschritt zurücksetzen und neu beginnen
Vorteile
Ein durchgängiger, sicherer Planungsablauf.
Von Anfang an effizient planen
Die einfache, reduzierte Benutzeroberfläche führt den Anwender Schritt für Schritt durch den gesamten Prozess. Fehlende Informationen werden automatisch erkannt und direkt markiert. So entsteht ein klarer, sicherer Ablauf mit geringer Fehlerwahrscheinlichkeit.
Parametrisierte Bauteile im VHF-Bereich
Bauteile wie Konsolen, Profile und Bekleidungen werden auf Basis definierter Parameter automatisch erzeugt und angepasst. Änderungen lassen sich schnell und systematisch umsetzen. Das ermöglicht eine flexible Planung und stellt gleichzeitig eine technisch korrekte und konsistente Ausführung aller Bauteile sicher.
Automatische Stücklisten & Datenblätter
VENTRAPLAN erstellt alle benötigten Stücklisten und Datenblätter automatisch direkt aus der Planung. Änderungen in der CAD-Zeichnung werden unmittelbar übernommen, sodass Mengen, Bauteile und fertigungsrelevante Informationen stets aktuell sind. Das spart Zeit, reduziert Fehler und schafft eine verlässliche Grundlage für Kalkulation, Bestellung und Produktion.
Automatisch geprüft, sicher geplant
VENTRAPLAN prüft die Planung kontinuierlich anhand definierter technischer Regeln – etwa Nietabstände, Fugenbreiten, Zeichnungsdifferenzen oder maximale Plattenabmessungen. Fehler und unzulässige Konstruktionen werden automatisch erkannt und direkt angezeigt. So entsteht Planungssicherheit während des gesamten Planungsprozesses.

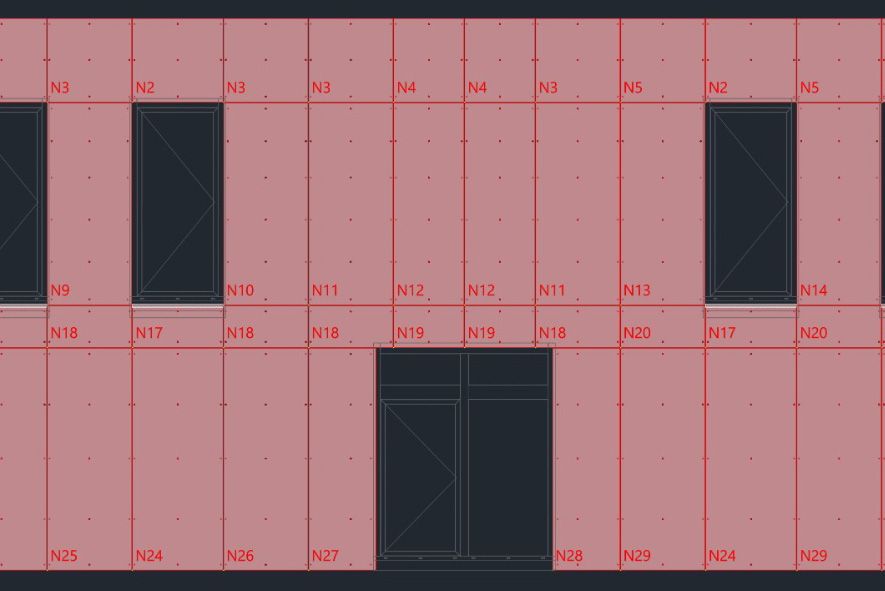

Dynamische Positionsnummern
Positionsnummern werden automatisch erstellt und bei Änderungen selbstständig aktualisiert. So entsteht eine klare, durchgängige Struktur ohne doppelte oder fehlende Bezeichnungen. Das sorgt für maximale Übersicht und Nachvollziehbarkeit – auch bei komplexen Projekten.
Produkt erleben
Nicht erklären.
Zeigen.

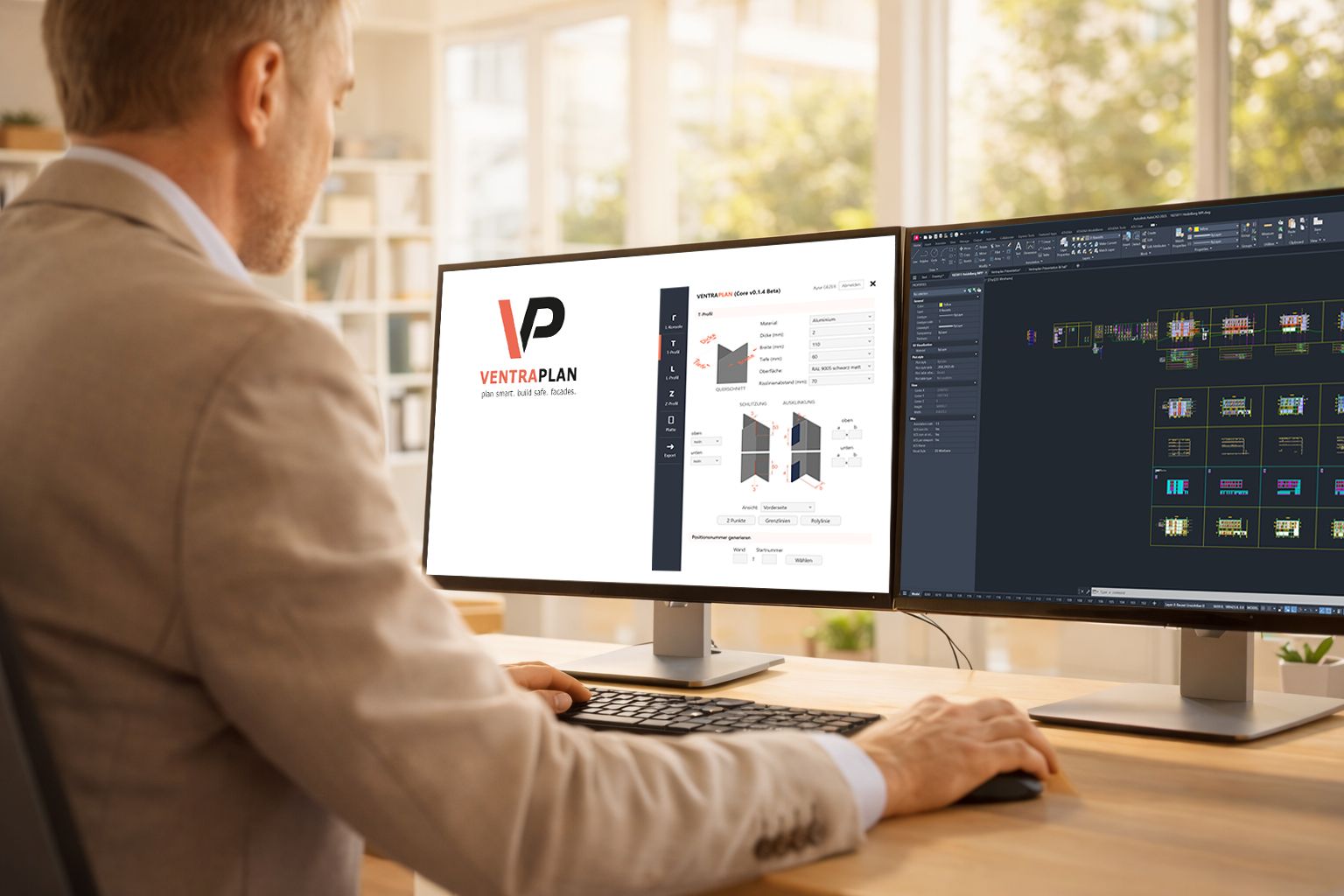

Eine kurze, echte Sequenz aus AutoCAD — kein Stockvideo, keine Animation. So sieht die Arbeit im Plugin aus.
Video folgt in Kürze
In 90 Sekunden durch die VHF-Planung
Vom Aufbau einer VHF bis zur Ausgabe — Konsole, Tragprofile, Platten, Positionsnummern, Export.
Das Core-Paket.
Das Basis-Paket für die VHF-Planung — pro Nutzer und Monat, ohne versteckte Kosten.
pro Nutzer / Monat, zzgl. USt.
monatlich kündbar · keine versteckten Kosten
Erwerb ausschließlich durch Unternehmen (B2B) — kein Verkauf an Verbraucher.
Demo anfragenFAQ
Häufig gestellte Fragen.
Für wen ist VENTRAPLAN geeignet?
VENTRAPLAN richtet sich an Planerinnen und Planer im Bereich der vorgehängten hinterlüfteten Fassade (VHF) – von der Konstruktion über die Stücklisten bis zur Montage.
Welche CAD-Programme werden unterstützt?
Aktuell läuft VENTRAPLAN als Plugin direkt in AutoCAD 2025 – ohne Werkzeugwechsel. Die Kompatibilität mit AutoCAD 2027 befindet sich bereits in Vorbereitung. Darüber hinaus wird in Kürze eine BricsCAD-Integration verfügbar sein.
Was ist im Paket „VENTRAPLAN Core“ enthalten?
Konsole, Tragprofile, Agraffen und Fassadenplatten – inklusive automatischer Positionsnummern sowie Export nach Excel, DWG, DXF und PDF. Eine vollständige Übersicht finden Sie im Abschnitt Preise.
Wie funktioniert die Lizenzierung?
Die Lizenzierung erfolgt im B2B-Modell: pro Nutzer und Monat (49 € zzgl. USt.), monatlich kündbar und ohne versteckte Kosten. Ein Verantwortlicher registriert sich einmalig, schließt die Zahlung ab und weist die Lizenzen anschließend den einzelnen Nutzern zu.
Wie erhalten meine Nutzer die Software?
Sobald Sie einem Nutzer eine Lizenz zuweisen, erhält dieser automatisch eine E-Mail mit dem Download-Link und seinen persönlichen Zugangsdaten. Alternativ steht der Download jederzeit direkt in Ihrem VENTRAPLAN-Konto bereit.
Wie installiere ich VENTRAPLAN und melde mich an?
Schließen Sie AutoCAD vor der Installation. Installieren Sie VENTRAPLAN, starten Sie AutoCAD anschließend neu und geben Sie in der Befehlszeile VENTRAPLAN ein – die Oberfläche erscheint. Melden Sie sich mit Ihrem Benutzernamen und Passwort an.
Bereit für effizientere Fassadenplanung?
Gerne stellen wir Ihnen VENTRAPLAN in einer persönlichen Vorführung vor. Das Angebot richtet sich ausschließlich an Unternehmen.
